1.1 Consejos de mantenimiento:

Asegúrese de cumplir las siguientes recomendaciones para mantener en óptimas condiciones la tarjeta de control:

Desconecte el ordenador y la tarjeta de control de la tensión de red, antes de proceder a la conexión o desconexión de la tarjeta en el puerto de impresora (conector hembra de 25 contactos).

A la hora de desconectar los equipos, desconecte de la red primero la tarjeta de control y posteriormente el ordenador.

Evitar la utilización de la tarjeta en lugares donde exista agua o líquidos.

No manipule con las manos la tarjeta (tocando las pistas del circuito impreso) mientras el equipo esté conectado.

Siempre que conecte o desconecte algún circuito con la tarjeta, asegúrese de que la alimentación de la tarjeta está desconectada.

Al conectar o desconectar circuitos con la tarjeta, asegúrese de que no se producen cortocircuitos entre los cables a conectar y los componentes de la tarjeta.

1.2 Descripción del producto:

Compruebe que al recibir el producto están contenidas cada una de las siguientes piezas y manuales.

Placa de C.I. de dimensiones 10,5 x 18 cm.

Cable de 25 contactos para la conexión entre la tarjeta y el puerto paralelo de impresora.

Bolsa con el material necesario para montar la placa de circuito impreso indicada. El listado del material de la bolsa se indica en el apartado “Listado de materiales utilizados”.

Transformador de alimentación de 12 Vcc / 2 A.

Disco de 3 ½ con software de aplicación.

Manual de usuario.

1.3 Características técnicas:

 Conexión al conector de 25 contactos hembra del puerto paralelo de impresora del PC.

Ocho salidas por relé de 0 y 5 voltios /350 mA (Imáx de los 8 reles = 1,5A), monitorizadas a través de ocho diodos LED´s dispuestos en la placa. Para salida 0 ==> LED apagado, para salida 5v ==> LED encendido.

Ocho entradas digitales con niveles TTL. Todas ellas con resistencia de PULL-UP.

Cuatro entradas analógicas con niveles 0 a 5V. Tiempo de adquisición 100 mseg. Con activación de comienzo de conversión por software.

Alimentación 12Vcc / 2 A.

Alguna de estas características puede variar si no se montan exactamente los componentes indicados en el listado que se indica en este manual.

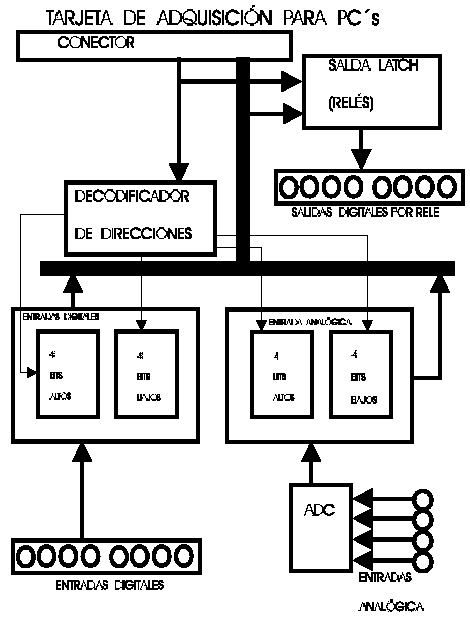

1.4 Diagrama de bloques:



El diagrama de Bloques muestra la conexión del Ordenador PC al conector de la Tarjeta, que como ya se sabe se realiza a través de un Cable de Conexión proporcionado en el KIT de componentes con conectores de 25 pines, con la misión de unir los terminales del Puerto Paralelo del PC, con el Conector de la Tarjeta.

Hecha esta conexión se puede apreciar que salen dos Buses o conjuntos de hilos diferentes desde el conector hacia el resto de los componentes de la Tarjeta. Uno dibujado con trazo mas fino que podemos llamar de Control y sirve para activar y desactivar los diferentes Bloques implementados, otro dibujado con trazo mas grueso que llamaremos de Datos y sirve para llevar los datos de las entradas de la Placa al Ordenador y viceversa.

El BUS de control activa directamente el Bloque de Salidas Digitales, sin embargo para activar las Entradas Analógicas utiliza un circuito auxiliar que se ha representado como el bloque “Decodificador de Direcciones”. Este Decodificador de Direcciones tiene la misión de activar cada uno de los sub-Bloques de 4 bits que se encuentran en:

a) Bloque de Entradas Digitales y

b) Bloque de Entrada Analógica.

Como ya se ha dicho las Entradas de Datos se realizan en dos Bloques de 4 bits, de esta forma para leer las Entradas Digitales, el Decodificador de Direcciones activa primero el Bloque de los 4 bits bajos, lee su contenido y se lo entrega al BUS de Datos, a continuación leerá los 4 bits altos, y repite el proceso (naturalmente este proceso se controlará desde el Ordenador mediante las subrutinas adecuadas).

El BUS de Datos, se utiliza para hacer llegar los Datos desde el Ordenador hasta el Bloque de Salidas LATCH. Esto ocurrirá cuando se seleccione la dirección adecuada para tal fin. También se utilizarán estos hilos del BUS de Datos para recoger la información desde las Entradas Digitales, y las Entradas Analógicas y llevarlas al Ordenador.

Es importante indicar que el BUS de Direcciones es unidireccional, y el sentido del flujo de los datos que circulan por los hilos que lo forman, va siempre desde el Ordenador hacia los diferentes bloques de la Tarjeta que lo utilizan, es decir no habrá conflicto eléctrico de niveles entre los diferentes circuitos. Sin embargo el BUS de Datos es Bidireccional, y por tanto existe la posibilidad de conflictos de niveles eléctricos, debidos a un posible error de la programación. Este problema se ha solucionado en los circuitos de entrada mediante la utilización del Decodificador de Direcciones, sin embargo existe la posibilidad de conflicto del Bloque de Salidas con uno de los Bloques de Entradas.

Para evitar esta posibilidad se recomienda no utilizar direcciones distintas de las especificadas en este manual.
